YARN是开源项目Hadoop的一个资源管理系统，最初设计是为了解决Hadoop中MapReduce计算框架中的资源管理问题，但是现在它已 经是一个更加通用的资源管理系统，可以把MapReduce计算框架作为一个应用程序运行在YARN系统之上，通过YARN来管理资源。如果你的应用程序 也需要借助YARN的资源管理功能，你也可以实现YARN提供的编程API，将你的应用程序运行于YARN之上，将资源的分配与回收统一交给YARN去管 理，可以大大简化资源管理功能的开发。当前，也有很多应用程序已经可以构建于YARN之上，如Storm、Spark等计算框架。

YARN整体架构

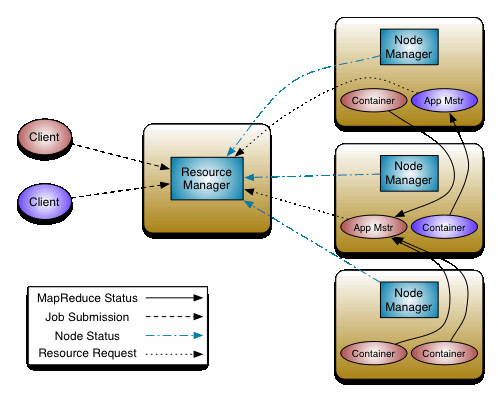

YARN是基于Master/Slave模式的分布式架构，我们先看一下，YARN的架构设计，如图所示（来自官网文档）：

上图，从逻辑上定义了YARN系统的核心组件和主要交互流程。当客户向RM提交 作业时，由AM负责向RM提出资源申请，和向NameManager（NM）提出task执行 。也就是说 在这个过程中，RM负责资源调度，AM 负责任务调度，RM负责整个集群的资源管理与调度；Nodemanager(NM)负责单个节点的资源管理与调度；NM定时的通过心跳的形式与RM进行通信，报告节点的健康状态与内存使用情况；AM通过与RM交互获取资源，然后然后通过与NM交互，启动计算任务。

各个组件说明如下：

• YARN Client

YARN Client提交Application到RM，它会首先创建一个Application上下文件对象，并设置AM必需的资源请求信息，然后提交到RM。 YARN Client也可以与RM通信，获取到一个已经提交并运行的Application的状态信息等，具体详见后面 ApplicationClientProtocol协议的分析说明。

• ResourceManager（RM）

RM是YARN集群的Master，负责管理整个集群的资源和资源分配。RM作为集群资源的管理和调度的角色，如果存在单点故障，则整个集群的资源都无法使用。在2.4.0版本才新增了RM HA的特性，这样就增加了RM的可用性。

• NodeManager（NM）

NM是YARN集群的Slave，是集群中实际拥有实际资源的工作节点。我们提交Job以后，会将组成Job的多个Task调度到对应的NM上进行 执行。Hadoop集群中，为了获得分布式计算中的Locality特性，会将DN和NM在同一个节点上运行，这样对应的HDFS上的Block可能就在 本地，而无需在网络间进行数据的传输。

• Container

Container是YARN集群中资源的抽象，将NM上的资源进行量化，根据需要组装成一个个Container，然后服务于已授权资源的计算任 务。计算任务在完成计算后，系统会回收资源，以供后续计算任务申请使用。Container包含两种资源：内存和CPU，后续Hadoop版本可能会增加 硬盘、网络等资源。

• ApplicationMaster（AM）

AM主要管理和监控部署在YARN集群上的Application，以MapReduce为例，MapReduce Application是一个用来处理MapReduce计算的服务框架程序，为用户编写的MapReduce程序提供运行时支持。通常我们在编写的一个 MapReduce程序可能包含多个Map Task或Reduce Task，而各个Task的运行管理与监控都是由这个MapReduce Application来负责，比如运行Task的资源申请，由AM向RM申请；启动/停止NM上某Task的对应的Container，由AM向NM请 求来完成。
